AC-6B10 / 14

多头秤频交流系列

称重范围	25 - 500g.
准确性	X（0.5）等级
最大限度。速度	80 - 140Bags / min

恐惧

本机采用因子理论，选择一个最接近目标权重的组合，从大量合格组合。
本机特别适用于称重在流水线运行中的粒状产品。

模型和参数

	AC-6B14	AC-6B10
额定电压	AC220V.	AC220V.
额定频率	50 / 60Hz.	50 / 60Hz.
额定电流	9A	8A
输入功率	2.0kw.	1.5kw.
桶号码	14.	10.
称重范围	25 - 500g.	25 - 500g.
准确性	X（0.5）等级	X（0.5）等级
容量	500ml / 1300ml / 2500ml	800ml / 1300ml / 2500ml
最大限度。速度	140兆画/分钟	80兆画/分钟
亲记忆	0 - 99.	0 - 99.

机械结构

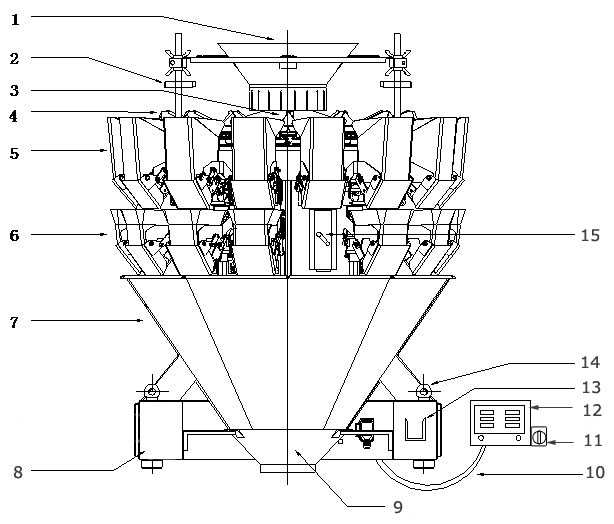

AC-6B 14（10）-2C，系列的主要组件如图所示：

1：进料漏斗	2：电平传感器	3：顶部锥形	4：线性送料盘
5：饲料桶	6：称重桶	7：整理滑槽	8：挂螺栓
9：主断路器	10：碎片开关	11：基架	12：整理漏斗
13：显示线	14：显示	15：铝箱	16：线性送料器
17：主送料器

包装尺寸和重量：

AC-6B14-2C-15/18 - 1600（L）×1210（W）×1484（H）420kg
AC-6B10-2C-15/18 - 1436（L）×1086（W）×1388（H）250kg
AC-6B14-2B-13 - 1336（L）×936（W）×1113（H）250kg
AC-6B10-2B-12 - 1336（L）×930（W）×1146（H）210kg
AC-6B10-2B-16XM - 1650（L）×1600（W）×1200（H）250kg

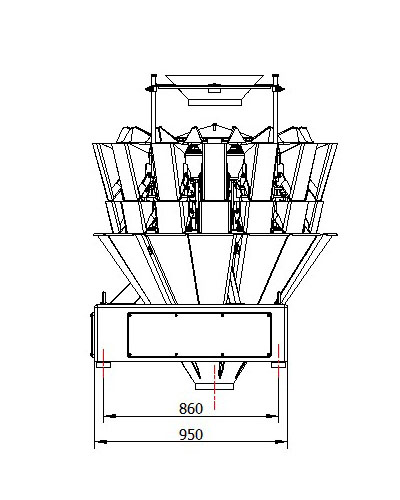

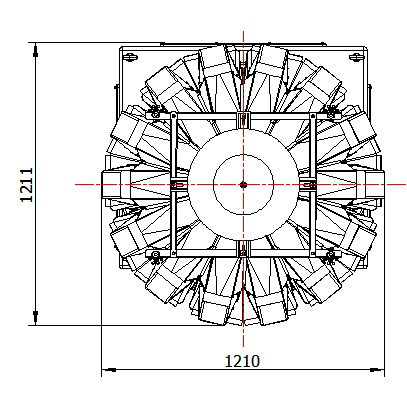

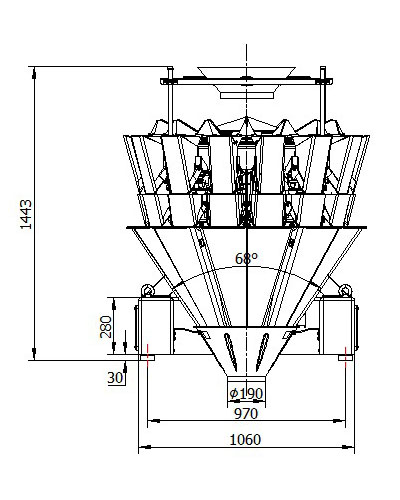

装配维度：

工作准则

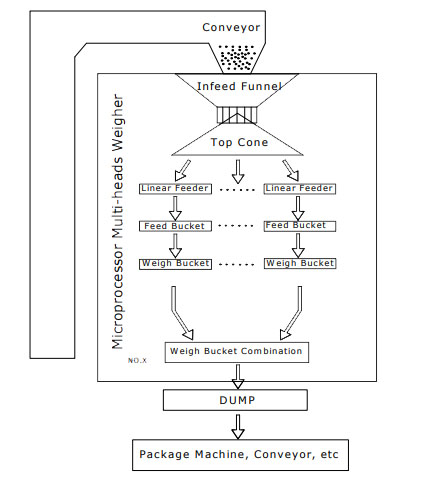

首先通过输送机提供待称重的产品，并进入进料漏斗。然后，它可以分散到由程序控制的振动顶部锥体的线性馈线平底锅。通过调节进料漏斗的高度可以改变产品流动厚度。要称量的产品均匀分布到每个线性馈线盘中，存储在进料桶中。当称重桶完成先前的称重和清理后，可以将待称量的产品加入称量桶中以准备下一个组合。同时，本机可以通过信号通信使用包装机或传送器等其他设备，工作流程如图2所示。

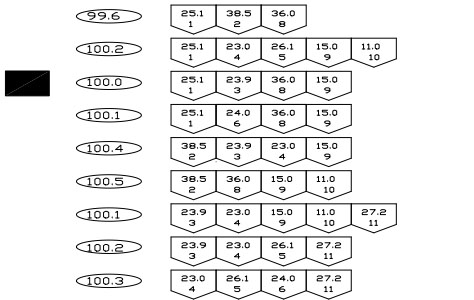

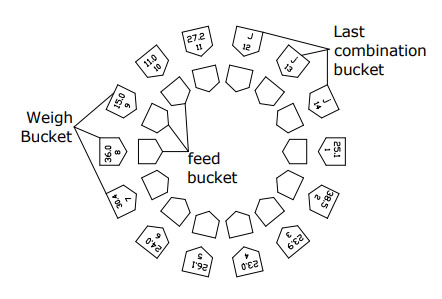

CPU计算每个称重桶的重量值，增加单一权重，并获得符合目标权重的设定偏差的许多组合，然后选择最接近目标权重的偏差，如图4所示。

工作环境

温度：-5 - 400℃

湿度：35 - 85％

电力：AC 208V - 240V 50 / 60Hz

安装环境：在硬，水平和非振荡面上。

接地：确保接地端子接地。

干扰源：远离或屏蔽。

应在包装食品时在轴静音和非尘土飞扬的车间工作。

避免用腐蚀性的气态在周围工作。

禁止使用夹持工具触摸屏幕。

注意力

不要撞击或推动大量压力。

在运行之前，请检查并清除桶内的剩余材料。将零按钮按到空桶中，并在操作前设置为零。

保持和清洁时关闭电源。

当电子部件故障时，请关闭电源。它应该由电子工程师维护。

确保机器在清洁，维护和操作机器时稳定，因为如果秤安装在包装机顶部，则仍然距离机身到地面的一定距离。

伏特D.C.应小于30V的连接信号，该连接信号由与诸如进给装置，包装机，输送机等的称重器连接的其他设备产生，并且负载电流应不超过100mA。

在机器运行时，请勿触摸铲斗的门，重量铲斗和其他运行部件。
